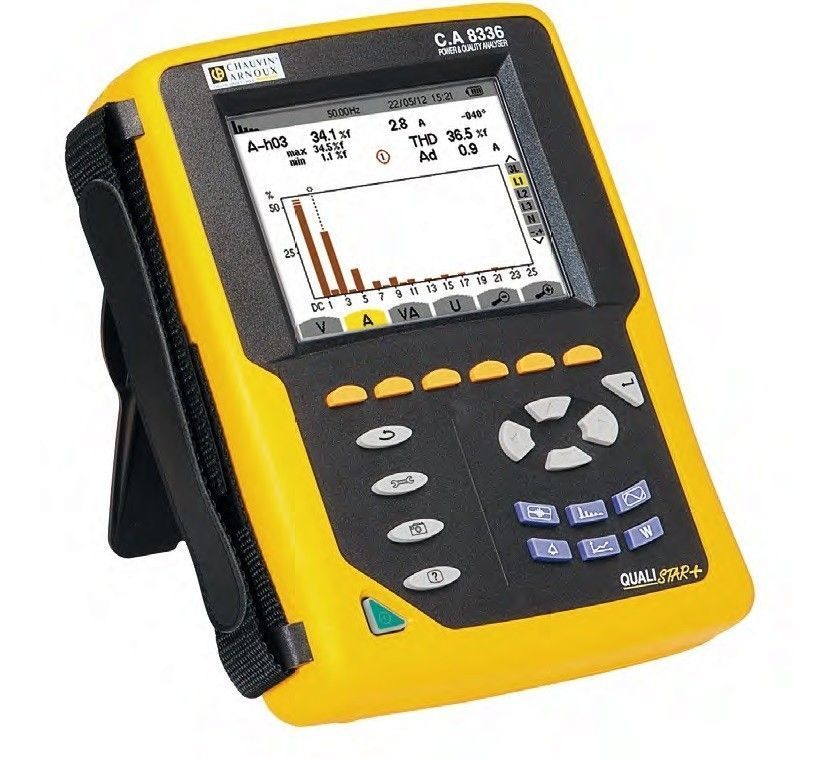

CHAUVIN ARNOUX CA8336 3 FAZLI PORTOTİF ENERJİ ANALİZÖRÜ-MA-193

p style=”box-sizing: border-box; margin: 0px; font-variant-numeric: normal; font-variant-east-asian: normal; font-weight: 700; font-stretch: normal; font-size: 13px; line-height: 19px; font-family: Arial, Helvetica, sans-serif; padding: 0px; color: rgb(51, 51, 51); text-align: justify; outline: none !important;”>Temel Özellikler

Tüm elektriksel ölçümler
AC/DC akım ölçümü
AC/DC gerilim ölçümü
50. Dereceye kadar akım, gerilim ve kVA harmonikleri ölçümü/kaydı
Pozitif-Negatif-Zero Squence harmonik bileşenlerin gösterimi
Akım ve gerilim transientleri kaydı (256 örnek/periyod ile)
10 dk ya kadar motor kalkış akımının dalga formu ve RMS değerinin değişim eğsinin kaydı(256 örnek/periyod ile, 12,8 kHz)
Flicker ölçümü/kaydı
Nötr akımı ölçümü/kaydı
Nötr-Toprak arası voltaj ölçümü
EN50160 standardında enerji kalitesi raporlama
Fazör diyagram gösterimi (Fresnel Diyagram)
Akım ve gerilim dalga formlarının gösterimi
8 Gbyte kayıt hafızası (32 Gbyte’a arttırılabilir)
Aktif- Reaktif, güç ve enerjilerin ölçümü sayesinde, anında güç ve kompanzasyon hesabı imkanı
Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkanı

Detaylı Ölçüm Özellikleri

3xV (Faz-Nötr gerilimi) + Vn-e (Nötr-Toprak) + Vdc
3xU (Faz-Faz gerilimi)
Hz (Frekans)
3xI + I Nötr + Idc
Min/Max değerler
Akım ve gerilim dalga formuna ait artı ve eksi alternanslardaki pik değerlerin gösterimi
Akım ve gerilim dalga formunun üzerinde trigger çizgisi ile gezerek, mili saniye bazında dalga formunun o anki değerinin ne olduğunu görebilme imkanı
Güç ölçümleri : 3xkW + kW toplam, 3xkVAR + kVAR toplam (Endüktif ve kapasitif), 3xkVA + kVA toplam
Enerji Ölçümleri : 3xkWh + kWh toplam, 3xkVARh + kVARh toplam (Endüktif ve kapasitif), 3xkVAh + kVAh toplam, VADh, BTU, toe, Joule
Enerji tüketim hesabının kayıttan bağımsız manuel ekrandan başlatılması ve durdurulması
4 bölgede (pozitif ve negatif) enerji ölçümleri
3xPF + PF toplam (harmonikler dahil gerçek CosQ)
3xCosQ + CosQ toplam (harmonikler hariç CosQ)
3xtanQ + tanQ toplam
3xTHDV, 3xTHDU
3xTHDI
3xVcf (Gerilim tepe değer çarpanı)
3xUcf(Gerilim tepe değer çarpanı)
3xIcf(Akım tepe değer çarpanı)
3xPST + 3xPLT (Flicker)
Vunb (Gerilm dengesizliği)
Iunb (Akım dengesizliği)
Akım ve gerilimler arası faz açıları
Trafolar için K faktör hesaplama
3xVDF, 3xUDF, 3xIDF (Distorsiyon faktörü)
50. dereceye kadar akım, gerilim ve kVA için FFT harmonik analiz
Pozitif-Negatif-Zero Squence harmonik bileşenlerin gösterimi
Tek tek tüm harmoniklerin; % değeri, RMS gerçek değeri, faz açısı, min/max değerlerinin gösterimi
Akım ve gerilim transientlerinin bir dalga periyodunda (20 msn) 256 örnek alınarak kaydı
Bir motora ait motor kalkış akımının, 10 dk boyunca, bir dalga periyodunda (20 msn), 256 örnek alınarak dalga formunun ve bu dalga formuna ait RMS değişim eğrisinin kaydı (12,8 kHz)

Kayıt Özellikleri

Ölçülen değerlere ait 4 farklı kayıt şablonu oluşturabilme özelliği
İstenilen iki tarih-saat arasında istenilen kayıt şablonunu kullanarak kayıt yapabilme özelliği
Kayıt örnekleme frekansını özgürce seçebilme özelliği (1-5-20 sn, 1-2-5-10-15 dk)
İleri tarihli kayıt başlangıç ve bitiş zamanı verebilme özelliği
Kayıtlara rakam veya harflerden oluşan isim verebilme özelliği
Akım ve gerilim kayıtlarını yaparken, her bir kayıt frekansı içinde 10 msn de bir RMS değer hesaplayarak, min/max değerlerin algılanması ve otomatik olarak kaydı ve bu min/max değerlerin değişim eğrilerinin çizimi
Hafıza dolana kadar istenilen sayıda kaydı cihaz hafızasında saklayabilme özelliği
Kayıt yaparken diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, transient kaydı, motor kalkış akımı kaydı, alarm kaydı, ölçümleri izleme…)
Yapılmış kayıtların değişim eğrilerini ekrandan görebilme ve içinde trigger çizgisi ile gezinebilme özelliği
Yapılmış kayıtlardaki güç eğrisini edit ederek iki tarih-saat arasındaki enerji tüketimini direkt olarak ekrandan görebilme özelliği

Alarm Limit Değer Kontrolü ve Kaydı

40 adet alt veya üst alarm limit değeri belirleyerek bu alarm limit değer aşımlarının tarih-saat / min-max değeri ile kaydı
İstenilen iki tarih-saat arasında alarm limit değer kontrolünün başlatılabilmesi özelliği
İleri tarihli alarm limit değer kontrolü başlatıp durdurabilme
Alarmlara gecikme zamanı koyabilme özelliği
Akım ve gerilim için 10 msn lik RMS değerlerin alarm olarak kontrol edilebilmesi özelliği
Son 10.000 alarm limit değer aşımının hafızaya kaydı
Alarm limit değer kontrolü yaparken,diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, trend kaydı, transient kaydı, motor kalkış akımı kaydı, ölçümleri izleme…)
