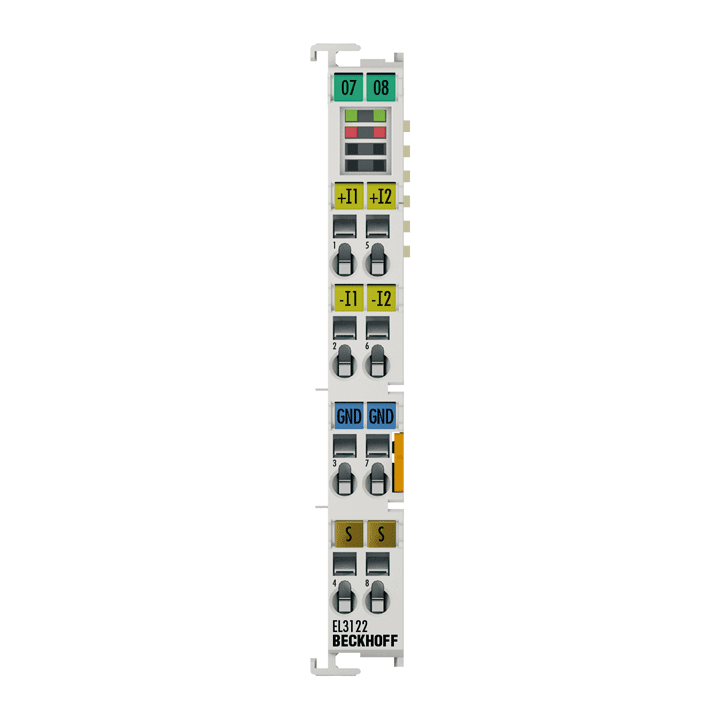

Beckhoff EL3122 2 Kanallı Analog Giriş Terminali 4 – 20 mA

Name: Beckhoff EL3122 2 Kanallı Analog Giriş Terminali 4 - 20 mA
SKU: 273632
Availability: OutOfStock

₺25.230,17 KDV Dahil
€399,20

Stokta yok

Stok kodu: 273632 Kategoriler: OTOMASYON

div>Beckhoff EL3122 2 Kanallı Analog Giriş Terminali 4 – 20 mA

Diferansiyel giriş, 16 bit

EL3122 analog giriş terminali, 4 ile 20 mA aralığındaki sinyalleri işler. Akım 16 bitlik bir çözünürlüğe dijitalleştirilir ve elektriksel olarak izole edilmiş olarak daha yüksek seviyeli otomasyon cihazına iletilir. EtherCAT Terminalinin giriş kanalları diferansiyel girişlere sahiptir ve ortak, dahili bir toprak potansiyeline sahiptir. EL3122, iki kanalı tek bir yuvada birleştirir. Açık bir uç veya aşırı yük durumu algılandı. Terminal durumu, E-bus üzerinden kontrol cihazına aktarılır. EtherCAT Terminali, sinyal durumunu ışık yayan diyotlar aracılığıyla gösterir. Hata LED’leri bir aşırı yük durumunu ve kopuk bir kabloyu gösterir.

Technical data	EL3122, ES3122
Number of inputs	2 (differential)
Power supply	via the E-bus
Technology	differential input
Signal type	differential
Signal current	4…20 mA
Distributed clocks	yes
Internal resistance	typ. 85 Ω + diode voltage
Input filter limit frequency	5 kHz
Common-mode voltage UCM	max. 10 V
Conversion time	~ 50 µs (fast mode ~ 35 µs)
Resolution	16 bit (incl. sign)
Measuring error	< ±0.3 % (relative to full scale value)
Surge voltage resistance	max. 35 V
Electrical isolation	500 V (E-bus/signal voltage)
Current consumption power contacts	–
Current consumption E-bus	typ. 170 mA
Bit width in the process image	inputs: 8 byte
Special features	standard and compact process image, activatable FIR/IIR filters, limit value monitoring
Weight	approx. 55 g
Operating/storage temperature	-25…+60 °C/-40…+85 °C
Relative humidity	95 %, no condensation
Vibration/shock resistance	conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission	conforms to EN 61000-6-2/EN 61000-6-4
Protect. class/installation pos.	IP 20/variable
Pluggable wiring	for all ESxxxx terminals
Approvals/markings	CE, UL, ATEX
Ex marking	II 3 G Ex nA IIC T4 Gc

Housing data	EL-12-8pin	ES-12-8pin
Design form	compact terminal housing with signal LEDs	terminal housing with pluggable wiring level
Material	polycarbonate
Dimensions (W x H x D)	12 mm x 100 mm x 68 mm
Installation	on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of	double slot and key connection
Marking	Labeling of the BZxxx series
Wiring	solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section	s: 0.08…2.5 mm², st: 0.08…2.5 mm², f*: 0.14…1.5 mm²	s: 0.08…1.5 mm², st: 0.08…1.5 mm², f*: 0.14…1.5 mm²
Connection cross-section AWG	s: AWG 28…14, st: AWG 28…14, f*: AWG 26…16	s: AWG 28…16, st: AWG 28…16, f*: AWG 26…16
Stripping length	8…9 mm	9…10 mm
Current load power contacts	Imax: 10 A
