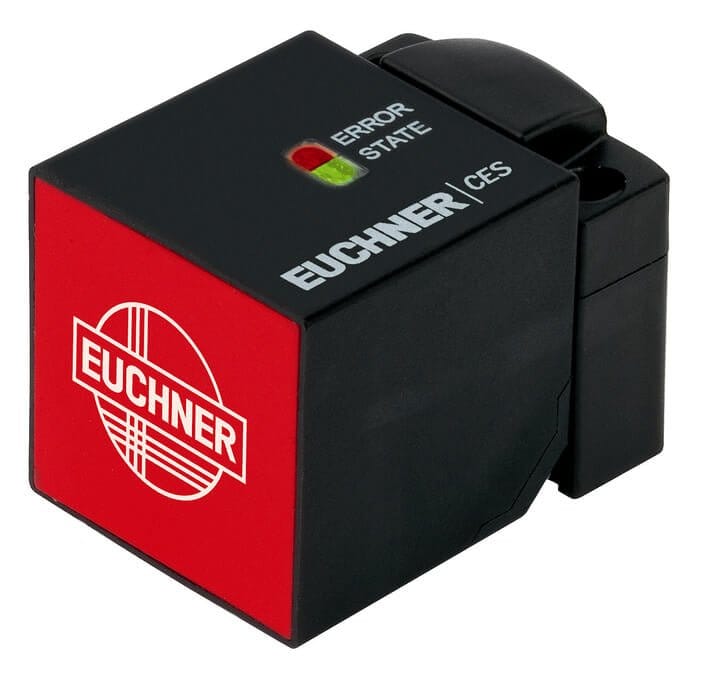

Euchner CES-AP-C01-CH-SB-111708 Temassız Güvenlik Anahtarı
- Entegre değerlendirme elektronikli güvenlik anahtarı
- Seri bağlantı yok
- Kısa devre izleme
- 2 güvenlik çıkışı (yarı iletken çıkışlar)
- EN ISO 13849-1’e göre Kategori 4 / PL e
- 5 pinli M12 fiş konnektörü, pin 5 kullanılmıyor
- Çoklu kod
Yaklaşma yönü
90 ° ‘lik adımlarla ayarlanabilir
Kısa devre izleme
Anahtar, OA / OB çıkış hatlarında kendi saat sinyalini üretir.
Kontrol sistemlerine ve rölelere bağlanırken bu hususa dikkat edin.
Çoklu kod değerlendirmesi
Her uygun aktüatör anahtar tarafından algılanır.
EN 13849-1’e göre kategori
Aşağıdakiler için uygun dahili izleme ile yedekli olarak tasarlanmış iki yarı iletken çıkışı (güvenlik çıkışları) sayesinde:
EN 13849-1’e göre Kategori 4 / PL e
Önemli: EN ISO 13849-1’e göre belirtilen kategoriye ulaşmak için, her iki güvenlik çıkışı (OA ve OB) değerlendirilmelidir.
LED göstergesi
DURUM Durum LED’i
DIA Teşhis LED’i
Ek bağlantılar
DIA Teşhis çıkışı (yarı iletken)
RST Sıfırlama girişi
Bağlayıcı ataması
|
Plug connector (view of connection side) |
Pin |
Designation |
Function |
Conductor coloring of connecting cable |
|---|---|---|---|---|
|
1 |
UB |
Power supply, DC 24 V |
BN |
|
2 |
OA |
Safety output, channel 1 |
GN |
|
|
3 |
0V |
Ground, DC 0 V |
BU |
|
|
4 |
OB |
Safety output, channel 2 |
YE |
|
|
5 |
– |
n.c. |
GY |
Approvals
Mechanical values and environment
| Shock and vibration resistance | In acc. with EN 60947-5-3 |
| Housing material | |
| Housing | Plastic, PBT |
| Weight | |
| Net | 0,12 kg |
| Ambient temperature | -20 … 55 °C |
| Degree of protection | IP67 |
| Mounting distance | min.40 mm |
| Installation orientation | Any |
| Tightening torque | |
| Fixing screws | max.1 Nm |
| Ready delay | 0,5 s |
| Switching frequency |
