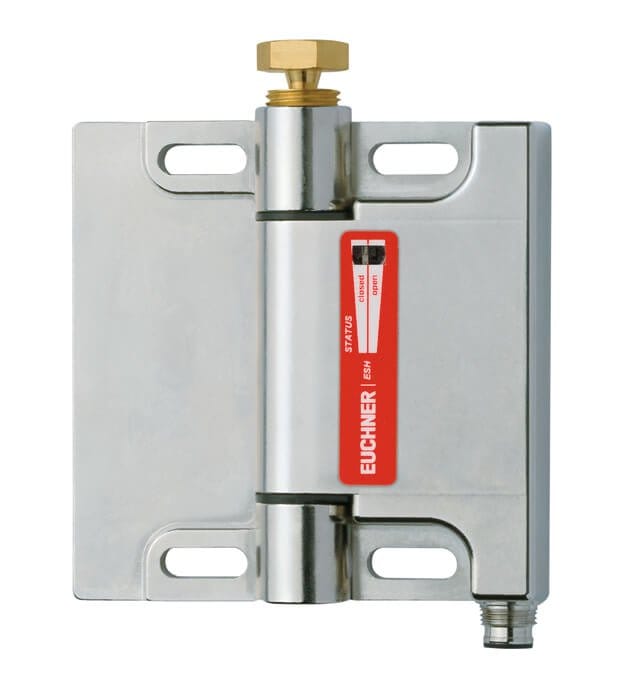

Euchner ESH-PRO-20A-1205 095894 Güvenlik Menteşesi ESH
Entegre güvenlik fonksiyonlu güvenlik menteşesi
Menteşeli kapılar ile ideal kullanım
Profil montajına uygun
M12 fiş konnektörü üzerinden bağlantı
Güvenlik menteşeleri ESH, makine veya sistemlerdeki kapılar veya kapaklar gibi hareketli korumaları izlemek için kullanılan güvenlik cihazlarıdır.
Önemli:
Montaj sırasında kullanılan menteşelerin eksenleri tam olarak hizalanmalıdır.
Anahtarlama elemanı
20 Snap-action anahtarlama kontağı 2 NC
Approvals
Mechanical values and environment
| Housing material | |
| Housing | Die-cast zinc, nickel-plated |
| Weight | |
| Net | 0,8 kg |
| Ambient temperature | -25 … 70 °C |
| Degree of protection | IP67 |
| Mechanical life | 1 x 106 |
| Max. load as per mechanical life test according to EN 1935 | Grade 12 |
| Contact material | Silver |
| Switching principle | Snap-action switching contact |
| Installation orientation | Any |
| Number of door position positively driven contacts | 2 |
| Actuation frequency | max.1200 1/h |
| Operating point | 4° from fixing point |
| Positively driven | Approx. 10° from fixing point |
| Pivoting angle | -10 … 180 ° |
Electrical connection ratings
| Thermal rated current Ith | 3 A |
| Utilization category acc. to EN 60947-5-1 | |
| AC-15 | 1.5A 30V |
| DC-13 | 2.0A 24V |
| Short circuit protection according to IEC 60269-1 | 2A gG |
| Rated insulation voltage Ui | 60 V |
| Rated impulse withstand voltage Uimp | 2,5 kV |
| Switching current | |
| at 24V | min.1 mA |
| Degree of contamination (external, according to EN 60947-1) | |
| Industry | 3 |
