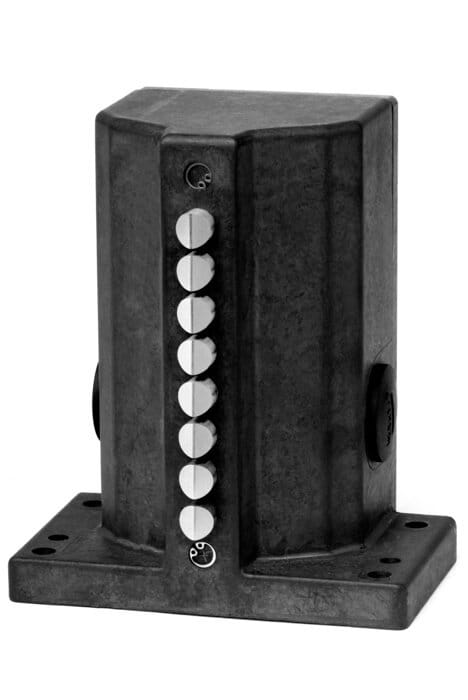

Euchner RGBF02D12-514-M 082336 12 mm Mechanical

Piston aralığı 12 mm
DIN 43697’ye göre dikey gövde
IEC 60529’a göre IP67 koruma derecesi

Anahtarlama elemanı

ES 514 Snap-action anahtarlama kontağı 1 NC + 1 NO

Emniyet anahtarlama elemanlarının kullanımında, pozitif tahrikli hareketi sağlamak için köpek mesafesi korunmalıdır. Köpekler EN ISO 14119’a göre pozitif olarak monte edilmelidir, yani gevşemeye karşı perçinlenmeli, kaynaklanmalı veya başka bir şekilde sabitlenmelidir.

Approvals

Mechanical values and environment

Design	Upright, according to DIN 43697
Housing material
Housing	Die-cast aluminum, anodized
Weight
Net	0,85 kg
Ambient temperature	-5 … 80 °C
Degree of protection	IP67
Mechanical life	1 x 106
Contact material	Silver alloy, gold flashed
Switching principle	Snap-action switching contact
Plunger spacing	12 mm
Installation orientation	Any
Number of switching elements	2
Number of positively driven contacts	2
Number of NO contacts	2
Connection
4 x	M25 x 1.5
Approach speed	0,01 … 40 m/min
Actuating element	Chisel plunger
Actuating force	min.30 N

Electrical connection ratings

Thermal rated current Ith	10 A
Utilization category acc. to EN 60947-5-1
AC-15	2.5A 230V
DC-13	6A 24V
Short circuit protection according to IEC 60269-1	6A gG
Rated insulation voltage Ui	250 V
Rated impulse withstand voltage Uimp	4 kV
Switching current
Min. at DC 24V	min.5 mA
Connection cross-section	0,34 … 1,5 mm²
